Doi Shin и ShinyDOLL: как инженер создал необычную систему шарниров для BJD
В мире BJD есть мастера, которых запоминают благодаря необычным лицам, сложным образам или узнаваемому стилю. Doi Shin интересен по другой причине: при создании своих кукол ShinyDOLL он подошёл к шарнирному телу не только как художник, но и как инженер.
Именно поэтому старые фотографии ShinyDOLL до сих пор вызывают удивление: куклы глубоко сгибают ноги, принимают естественные сидячие позы, касаются лица руками и при этом сохраняют достаточно аккуратную линию тела.
Может показаться, что внутри спрятан какой-то особый металлический механизм. Но всё гораздо интереснее.
ShinyDOLL остаются классическими BJD на эластичных шнурах. Их необычная подвижность достигается прежде всего за счёт инженерно рассчитанной формы и расположения шарниров.
Кто такой Doi Shin
Doi Shin — японский создатель BJD и основатель ShinyDOLL.
В интервью BJD Collectasy мастер рассказывал, что специального художественного образования у него не было, зато профессиональный опыт оказался напрямую связан с созданием кукол.
По словам самого Doi Shin, он является механическим инженером, инженером-химиком и инженером в области производства. Механические знания помогали ему разрабатывать суставы, химические — заниматься литьём, а производственные — контролировать процесс изготовления деталей.
История ShinyDOLL началась с вполне практической проблемы.
Первой BJD Doi Shin стала Volks Super Dollfie 13. Он хотел фотографировать куклу в самых разных позах, но остался недоволен её подвижностью и начал самостоятельно переделывать тело.
Другие коллекционеры заметили результат и стали обращаться к нему с похожими просьбами. В интервью Doi Shin рассказывал, что успел модифицировать около 50 кукол, прежде чем сформировал собственное представление о том, каким должно быть хорошо подвижное BJD-тело.
Первой собственной куклой стала Thaasa. Разработка началась в июле 2003 года, а продажи — в январе 2004 года. Позднее появились другие линейки ShinyDOLL, включая Fragille и Pricco.
В чём секрет механизма ShinyDOLL
Важно уточнить: у ShinyDOLL нет отдельного скрытого механизма в привычном понимании.
Это ball-jointed dolls, части которых удерживаются вместе натянутым эластичным шнуром.
Но Doi Shin уделял огромное внимание тому, как именно устроена каждая рабочая поверхность сустава.
Секрет ShinyDOLL — это сочетание:
• формы шарниров;
• расположения осей движения;
• глубины прорезей и пазов;
• формы прилегающих деталей;
• углов соединения частей тела;
• натяжения эластика;
• баланса между внешним видом и диапазоном движения.
Сам Doi Shin объяснял, что при разработке BJD скульптуру тела и функцию суставов нельзя создавать независимо друг от друга. Он работал над ними параллельно: изменял форму тела, проверял функцию шарнира, снова корректировал скульптуру и повторял процесс.

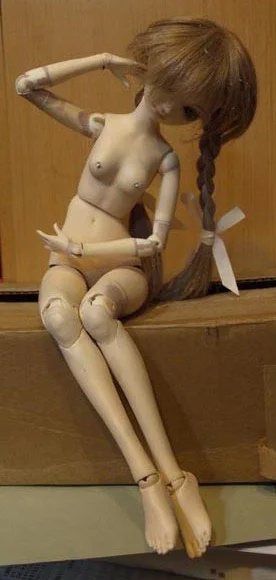

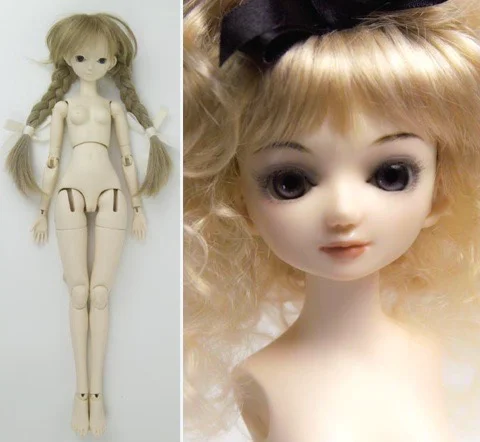

(Шарнирное тело ShinyDOLL. В отличие от кукол с внутренним металлическим каркасом, детали классической BJD соединяются эластичными шнурами.)
Одинарный локоть с необычно большой подвижностью
Особенно интересны локти Thaasa.
У многих BJD глубокое сгибание руки достигается при помощи заметного двойного локтевого шарнира.
У Thaasa используется одинарный локоть, но его конструкция позволяет получить диапазон движения, который в справочных материалах Den of Angels сравнивают с возможностями двойного шарнира.
Благодаря геометрии сустава кукла способна достаточно сильно сгибать руку и, например, касаться рукой собственного лица.
Это хороший пример философии ShinyDOLL: мастер стремился получить большую подвижность, не превращая тело визуально в набор массивных механических соединений.
Двойные колени и глубокое сгибание ног
С коленями Doi Shin выбрал другой подход.
У Thaasa используются двойные коленные шарниры.
Они позволяют сильно сгибать ноги и принимать сложные сидячие положения.
При разработке Fragille Doi Shin даже обсуждал с коллекционерами выбор между более красивой непрерывной линией ноги с простым суставом и двойным коленом, которое обеспечивает значительно большую подвижность.
Он открыто признавал существование компромисса: чем сложнее движение необходимо получить, тем больше приходится учитывать функцию уже на этапе скульптуры.
Почему ShinyDOLL может сидеть по-японски
Одна из самых необычных особенностей ранней Thaasa связана с формой задней части бёдер.
Doi Shin хотел, чтобы кукла могла сидеть на полу в традиционной японской манере. Для достижения такой подвижности использовались двойные колени и особая геометрия бедра.
Сам мастер писал, что Thaasa способна сидеть таким образом именно благодаря конструкции ног, хотя ради дополнительного диапазона движения приходилось идти на определённый компромисс с формой задней поверхности бедра.
На фотографиях ранних тел можно увидеть характерные углубления сзади на бёдрах. Они дают ногам дополнительное пространство при очень сильном сгибании. Коллекционеры также отдельно отмечали возможность Thaasa подтянуть колени практически к груди.
Красивое тело или хорошая подвижность?
Именно этот вопрос постоянно возникал в процессе разработки ShinyDOLL.
Doi Shin не стремился просто добавить максимальное количество шарниров. Его задача была сложнее: совместить естественную скульптуру, большой диапазон движения и устойчивость позы.
В интервью он объяснял, что скульптура и функция неизбежно влияют друг на друга. Поэтому тело необходимо проектировать одновременно с суставами, а не сначала создавать красивую фигуру и только потом пытаться встроить в неё механизм.
Этот подход особенно хорошо заметен на Thaasa II.
Doi Shin писал, что в новой версии в той или иной степени были изменены практически все части тела. При этом основные размеры и функции сохранились, а целью переработки стала более естественная линия тела во всех доступных ему позах.
Как создавались сами суставы

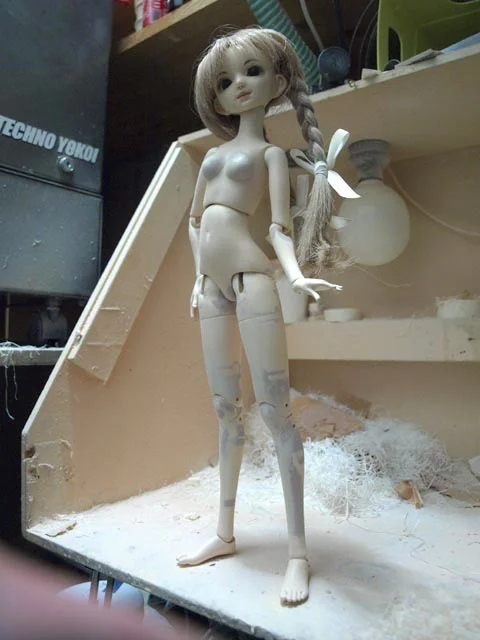

Особенно интересны сохранившиеся фотографии процесса разработки Fragille.
На них можно увидеть не только готовую куклу, но и:

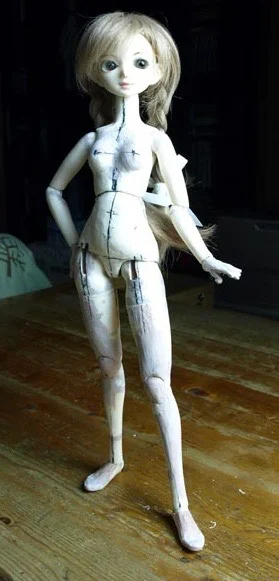

• вырезанное вручную тело;
• моделирование отдельных деталей;

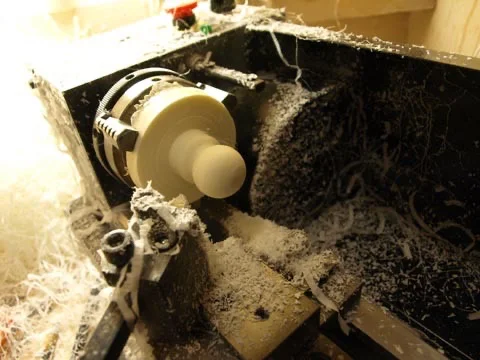

• изготовление частей коленного шарнира на токарном станке;

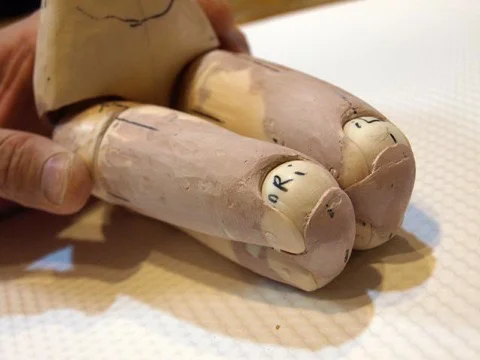

• проектирование двойных коленей;
• работу над тазобедренными суставами;
• обработку поверхностей;
• готовые руки и стопы.
Эти фотографии сопровождали интервью Doi Shin и хорошо показывают, насколько инженерным был процесс разработки.
Причём Fragille была создана очень быстро по сравнению с предыдущими моделями: по словам мастера, разработка Thaasa заняла около полутора лет, Pricco — около двух лет, а Fragille — примерно два месяца благодаря уже накопленному опыту и выбранным материалам для прототипирования.
Thaasa III — дальнейшее развитие идеи
Doi Shin продолжал совершенствовать конструкцию.
В 2010 году была представлена Thaasa III. Сам автор описывал новую версию как переработанное тело с улучшенной скульптурой и новыми высокоподвижными суставами.
Это важно, потому что ShinyDOLL нельзя рассматривать как один раз созданный «механизм». Конструкция постоянно развивалась: мастер менял геометрию деталей и искал более удачный баланс между внешним видом тела и его функциями.
Какие куклы выпускала ShinyDOLL
Thaasa
Первая и наиболее известная линейка ShinyDOLL.
Высота кукол составляет около 56 см. Именно на Thaasa появились многие решения, благодаря которым бренд стал известен среди коллекционеров: двойные колени, необычная система бёдер и высокоподвижные одинарные локти.
Fragille
Более компактная линейка формата примерно 1/4.
При её создании Doi Shin вновь уделял особое внимание сочетанию скульптуры, устойчивости и высокой подвижности. Именно процесс разработки Fragille особенно хорошо документирован благодаря сохранившемуся интервью и фотографиям мастерской.
Pricco
Ещё одна серия ShinyDOLL, более компактная и с другими пропорциями.
Doi Shin рассказывал, что разработка Pricco заняла около двух лет. Позднее отдельные идеи, появившиеся при работе над различными телами ShinyDOLL, продолжали использоваться и развиваться в других линейках.
Так что же за «механизм» у кукол Doi Shin?
Если объяснить совсем просто — никакого скрытого металлического скелета внутри ShinyDOLL нет.
Это классическая BJD-система на эластичных шнурах.
Необычность заключается в инженерии самого тела:
• нестандартной геометрии суставов;
• тщательно рассчитанных пазах и вырезах;
• правильном расположении осей движения;
• двойных коленных шарнирах;
• высокоподвижных локтях;
• особой конструкции бёдер;
• правильном натяжении эластичных шнуров;
• одновременной разработке скульптуры и функции.
Именно поэтому правильнее говорить не о каком-то отдельном «механизме Doi Shin», а об инженерной системе шарниров ShinyDOLL.
Doi Shin показал интересный подход к BJD: кукольное тело можно создавать не просто как красивую скульптуру, которую впоследствии разрезают на подвижные детали, а как целую кинематическую систему, в которой внешний вид и движение проектируются одновременно.
И даже спустя много лет ShinyDOLL остаются интересным примером того, насколько сложной может быть инженерия обычной на первый взгляд BJD.
